RECTIFICADORES
Bamos a realizar unas comprobaciones de unos rectificadores utilizando el osciloscopio y viendo las señales que generan.
El primer rectificador es de media onda:
De este transformador de media onda sale una onda senoidal,al colocar el diodo consegimos que rectifique,con esto consegimos ver la media onda en el osciloscopio colocandolo en la resistencia.
Segundo transformadore de onda completa:
Es un rectificador de onda completa,del propio generador de funciones sale la onda senoidal.
El puente de diodos se encarga de rectificar la onda en los 2 ciclos.

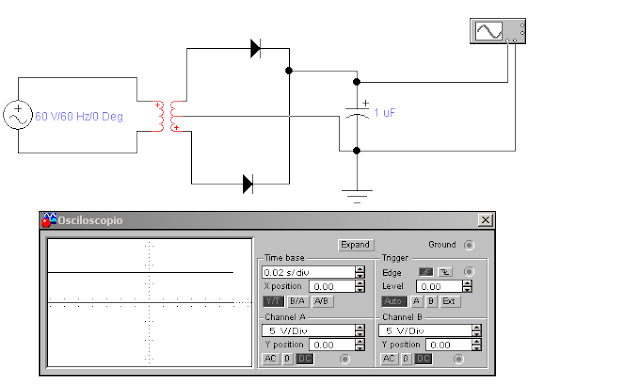

El tercer rectificador es de onda completa con transformardor.
Este rectificador de onda completa con transformador y toma tierra,tambien incorpora un condensador dielectrico,el osciloscopio saca una señal continua,
Separa los ciclos positivos de los ciclos negativos.
el consensador dielectrico se encarga de peinar la señal.
