PRUEBA 1º

ELECTRONICA GENERAL

1.CALCULOS DEL CIRCUITO EN EL CUADERNO.

Para calcular la resistencia total de este circuito tenemos que combertir las 2 parejas de resistencias que estan en paralelo en una sola, es decir simplificarla:



Estas resistencias en paralelo bamos a sacar la resistencia equibalente,
1200 x 4700 = 5640000
1200 + 4700 =    5900     = 956 ohmios

6800 x 3300 = 22440000
6800 + 3300 =   10100       = 2222 ohmios

.Para calcular un paralelo se obtiene sacando un serie es decir una resistencia equivalente.


1.2 una vez que tenemos las resistencias equibalentes sacadas susmamos todas en serie  y calculamos la RT

.RT=8778

calculos del circuito en el workbench,con el multimetro en ohmios

Imagen del multimetro en la protoboard
midiendo la resistencia total del circuito.









1.3 Para calcular la intensidad total del circuito tenemos que realizar la ley de ohm.R= V
                                                                                                                                         R

Sabemos que la alimentacion del circuito es 12v y que la resistencia total es la suma de todas las resistencias del circuito ya que estan en paralelo

La intensidad se saca dividiendo la tension entre la resistencia.
      12
    8778    =0,0013A  pasalo a mA= 1,3

Este es el circuito con un amperimetro midiendo la intensidad total que pasa por las resistencias.

1.4 para calcular las tensiones realizamos la ley de ohm , las tensiones se obtienen multiplicando la intensidad que pasa por el circuito por la resistencia atrabesada.
De estas forma el valor de las operaciones es el voltaje que pasa por dicha resistencia y una vez echas todas las operaciones necesarias a cada resistencia la suma de todos sus resultado tiene que dar la alimentacion del circuito en este caso VOLTAJE TOTAL=11,32v.

VR1y2= 0,0013 x 956 = 1,24v
VR3= 0,0013 x 5600 = 7,28v
VR4y5= 0,0013 x 2222 = 2,8v


 ºCIRCUITO CON TENSION DE R1y2

ºCIRCUITO CON TENSION DE R3

ºCIRCUITO CON LA TENSION DE R4y5

Ahora tenemos que sacar la intensidad de r1 y r5,usamos la ley de ohm, dividiendo la tension  que pasa por ese circuito en paralelo de r1yr2 entre la resistencia1(r1).,
Despues lo mismo  la tension que pasa entre r4 y r5 entre la resistencia r5 de este modo conseguimos las intensidades parciales de r1 y r2.



 1.1LA INTENSIDAD DE R1





1.2 LA INTENSIDAD DE R5



PRACTICA2º CIRCUITOS CON RESISTENCIAS

CIRCUITO 1

Estes cicuito consta de varas resistencia unas en paraleo y otras en serie con un multimetro midendo la (RT) =21,4 OHMIOS

CIRCUITO 2

En este otro circuito la (RT)=40 OHMIOS

R4,3=el paralelo de r3,

R5,4,3=seriede r5,r4,3

R5,4,3,2=el paralelo de r2 y r5,4,3

R5,4,3,2,1=serie de r1 y r5,4,3,2

Montaje del circuito en la protoboard

PRACTICA 1ª CALCULO DE RESISTENCIAS

Para realizar el calculo del circuito he ido simplificando  el circuito calculando las resistencias en paralelo,al hacer esto me an quedado 2 resistenbcias en serie las cual eh sumado sus balores ya que al estar en serie se susman, por 3paso me an vuelto a quedar otras 2 resistencias en paralelo las cual he simplificado dejando una sola resistencia en serie con otra que ya estaba en serie tambien las cuales he sumado y me a dado la sesistencia total del circuito

             PRACTICA 1ª TENSION E INTENSIDAD

                                            (circuitos en serie)

Medimos la  tension de alimentacion
que pasa por las dos resistencias(11,86v)

 Medimos los amperios que circulan
por el circuito intercalando el amperimetro en cualquier parate del circuito(16,7A)

En esta imagen estamos midiendo el valor total de las resistencias en serie,(702k ohmios)



      PRACTICA 2ª TENSION E INTENSIDAD

                                    (circuitos en paralelo)

Este circuito costa de los resistencias en paralelo una pila de 12v y un amperimetro,para medir la intensidad intercalamos el amperimetro,y nos mide (101,4mA)

En este otro circuito estamos comprobando la tension que pasa por las resistencias(11,86v)

        VALORES Y COLORES DE LAS RESISTENCIAS

¿PORQUE HAY RESISTENCIAS DEL MISMO VALOR Y DISTINTO TAMAÑO?
 1.soportan mas intensidad
 2.aguantan mas potencia

Las 2 vandas primeras de la resistencia es el valor puro
La tercera vanda equivale a los ceros
La ultima la tolerancia

                CIRCUITO 1

Este es un circuito en serie con una pila de 12v,una bombilla de 10w/12v y un interruptor.
con un voltimetro que mide la tencion que pasa por la bombilla(12v).

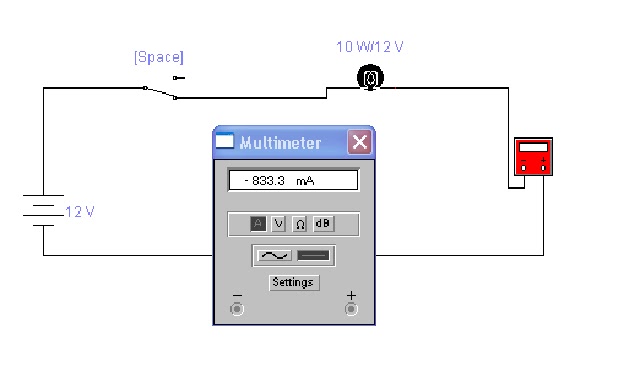

                CIRCUITO 2

Este circuito tiene los mismos elementos que el anterior pero intercala un amperimetro para averiguar la intensidad que pasa por el circuito
(833,3mA)
